NTP校时服务器

DS-VEN11H-NTP(310807414)

硬件参数

• 接口(铷原子钟+北斗+GPS+NTP+PTP+1*1路IPPS+RS422/485×5+10GbE×2（含光模块）+1GbE×8)/1U
  通用款，该板卡配置推荐前端接入规模40000~80000路以内（板卡接口可见SPS或规格书后视图）
  【铷钟款】
  产品特点：
  支持GPS、北斗、上级NTP；（选配支持CDMA校时）
  支持多网域校时
  支持双机热备、级联方案

  处理器：嵌入式ARM处理器
  同步精度：卫星同步精度<20ns
  存储：512M
  守时精度：≤8us
  跟踪通道数：32
  捕获通道数：128
  冷启动捕获灵敏度：-148dBm
  热启动捕获灵敏度：-156dBm
  热启动时间＜2min；冷启动时间＜20min
  授时容量： 10000次/每秒（单千兆网口）、20000次/每秒（单万兆网口）
  授时精度：≤5us
  授时频段：GPS: 1575.42±1.023MHz ，北斗: 1561.098±2.046MHz

  接口（4个可插拔模块化输出卡）
  NTP输出卡1（RJ45）：NTP1~NTP4，支持端口、双卡绑定
  NTP输出卡2（RJ45）：NTP5~NTP8，支持端口、双卡绑定
  NTP/PTP输出卡1（万兆网卡含光模块）：1-2路，支持端口绑定
  RS422/485输出卡1：1-5路
  网络管理端口（RJ45）：管理口
  NTP输入端口（RJ45）:NTP INP
  PPS授时端口（SMA）：1PPS
  10M授时端口（SMA）：10MHZ
  串行管理端口（RS232）：串口
  1路GPS/BD天线接口 （支持选配2路）

  电源电压：90-240V/55Hz±8Hz 65w（1+1冗余电源）
  工作温度：铷钟: -10° C- +45° C；
  机箱尺寸：483*300*44mm (1U机架式设备)
  重量： 4 KG

  软件功能：
  支持web管理、设备级联、双机热备、双卡绑定、用户列表、告警等功能
• 工作湿度支持
• 处理器ARM处理器
• 储藏湿度5％~95％

能力集

• 授时频段GPS授时中心频率1575 MHz；北斗授时中心频率1561 MHz；

包装

• 外包装尺寸300 mm × 420 mm × 105 mm

DS-VEN11H-NTP(310814077)

硬件参数

接口(晶振+BD +NTP+1*1路IPPS+RS485×5+光口×4+1000Mbps×4×2)/1U
通用款，该板卡配置推荐前端接入规模40000路以内（板卡接口可见SPS或规格书后视图）
【晶振款】
产品特点：
支持北斗、上级NTP；（选配支持CDMA校时）
支持多网域校时
支持双机热备、级联方案

处理器：嵌入式ARM处理器
同步精度：卫星同步精度<20ns
存储：512M
守时精度：≤28us
跟踪通道数：32
捕获通道数：128
冷启动捕获灵敏度：-148dBm
热启动捕获灵敏度：-156dBm
热启动时间＜2min；冷启动时间＜20min
授时容量： 10000次/每秒（单千兆网口）
授时精度：≤5us
授时频段：北斗: 1561.098±2.046MHz

接口（4个可插拔模块化输出卡）
NTP输出卡1（RJ45）：NTP1~NTP4，支持端口、双卡绑定
NTP输出卡2（RJ45）：NTP5~NTP8，支持端口、双卡绑定
光输出卡1（ST）：1-4路
RS422/485输出卡1：1-5路
网络管理端口（RJ45）：管理口
NTP输入端口（RJ45）:NTP INP
PPS授时端口（SMA）：1PPS
10M授时端口（SMA）：10MHZ
串行管理端口（RS232）：串口
1路BD线接口 （支持选配2路）

电源电压：90-240V/55Hz±8Hz 65w（1+1冗余电源）
工作温度：晶振：-10° C- +60° C；
机箱尺寸：483*300*44mm (1U机架式设备)
重量： 4 KG

软件功能：
支持web管理、设备级联、双机热备、双卡绑定、用户列表、告警等功能

• 工作湿度支持
• 处理器ARM处理器
• 储藏湿度5％~95％

能力集

• 授时频段GPS授时中心频率1575 MHz；北斗授时中心频率1561 MHz；

包装

• 外包装尺寸300 mm × 420 mm × 105 mm

DS-VEN11H-NTP(310809832)

硬件参数

• 处理器处理器：国产化嵌入式ARM处理器（瑞芯微RK1808K）
  守时元器件：高温恒温晶振
  ---
  卫星接收模块：配置双接收机
  接收模块1：中科微AT360-6TS，支持防干扰和抗欺骗功能
  接收模块2：和芯星通UT986，接收1408通道北斗三代授时接收机，支持 B1L/B2b 双频信号
  ---
  产品精度：
  卫星接收模块的1PPS 脉冲输出精度：20纳秒（北斗模式）；
  UTC 时间同步偏差：20纳秒（亚太区域增强）；
  NTP同步精度毫秒级
  ---
  存储：512M
  守时精度：≤28us
  ---
  灵敏度：
  冷启动捕获灵敏度：-148dBm；热启动捕获灵敏度：-156dBm。
  产品可根据授时信号的强度，通过北斗、GPS 等方式获取标准时间，且可在北斗、GPS 自主切换。切换延时≤1秒
  ---
  启动时间：热启动时间＜2min；冷启动时间＜20min
  ---
  授时容量：
  整机授时容量；80000次/秒，
  千兆单口授时容量10000次/秒；万兆单口授权容量20000次/秒
  ---
  授时频段：北斗: 1561.098±2.046MHz
  网口支持协议：NTPv4/SNTP，PTP，ARP，UDP/Time，Telnet，SNMP，MD5，ICMP， DHCP，Ethernet，IP,TCP,HTTP/HTTPS.FTP,TFTP,SSH协议
• 接口接口：

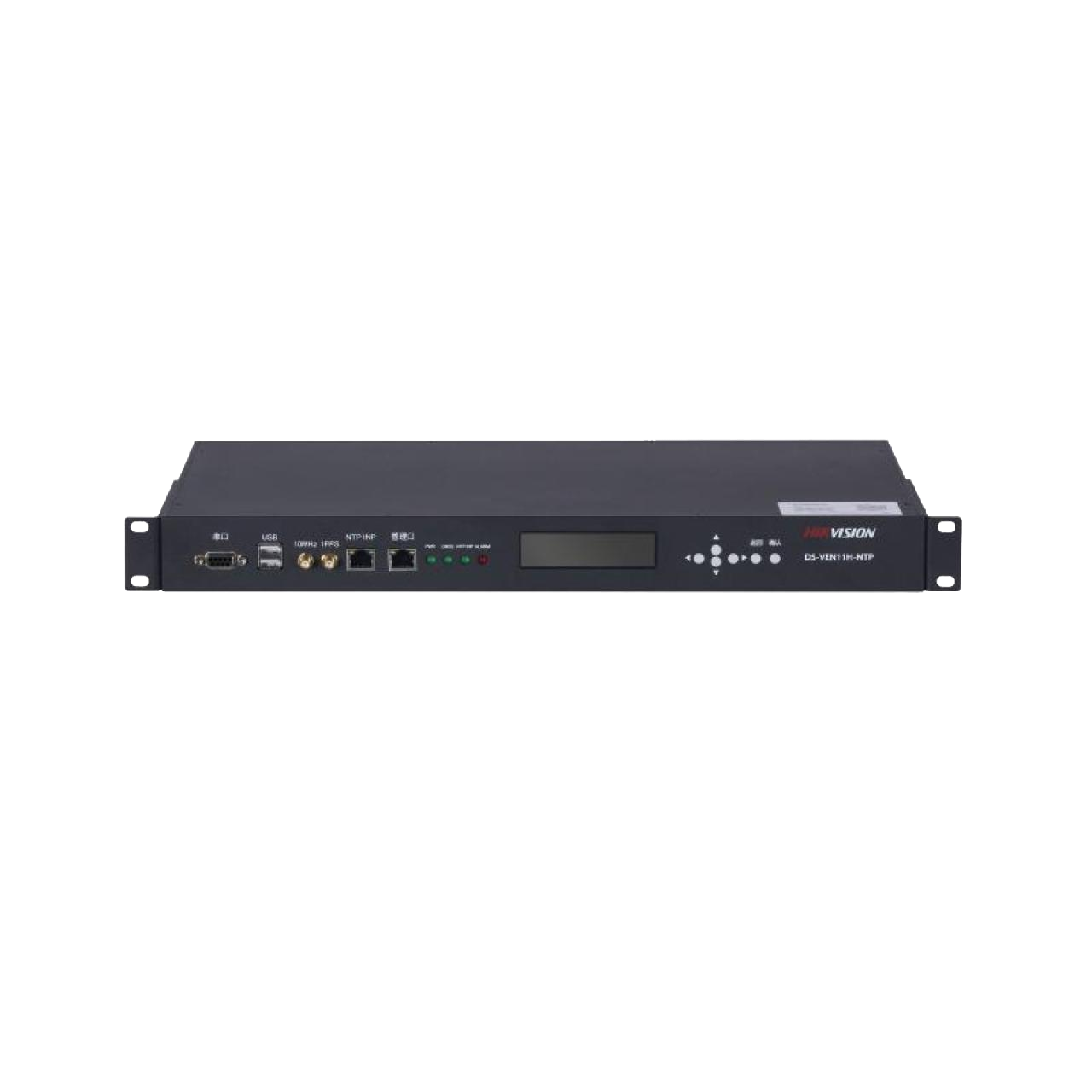

  机箱前部：
  前置LED屏幕及上下左右四向按键调节
  网络管理端口（RJ45）：管理口；
  NTP输入端口（RJ45）:NTP INP;
  PPS授时端口（SMA）：1PPS
  10M授时端口（SMA）：10MHZ
  串行管理端口（RS232）：串口
  机箱后部：
  2路BNC BD天线接口
  NTP输出卡（千兆RJ45）：NTP1~NTP4，4个千兆口，支持端口、双卡绑定，每端口支持独立授时/IP 管理
  NTP/PTP输出卡（万兆网卡含光模块）：1-2路，2个万兆口（含光模块），支持端口绑定，每端口支持独立授时/IP 管理
  RS422/485/TOP输出卡1：1-5路
  1PPS输出卡：1-4路(TTL 电平，精度 40ns)
• 处理器ARM处理器

技术规格

• 软件功能软件功能：
  设备上电或重启后，系统自启校时服务
  可通过NTP模式或BD模式对待授时设备进行授时
  可通过固定时间间隔方式对待授时设备进行授时
  支持对监控设备（DVR、NVR、网络摄像机）进行授时
  支持对服务器进行授时
  支持同时对多个网段的待授时设备进行授时
  可通过WEB管理对NTP时钟进行配置管理
  支持snmp协议，支持接入集中管理平台
  可实时监控各客户端时间偏差、请求超时状态，自动生成相应日志
  支持80000 次/秒 NTP 请求处理能力，可管理终端（例如子钟）1500 台
  具备黑白名单功能，能够屏蔽异常 IP 访问，具备白名单功能，能够放行特定IP访问，支持密码复杂度验证及登录超时锁定
  支持电源/卫星信号/授时状态实时监测，支持 Syslog、SNMP 等多协议告警推送
  支持双机热备+网卡绑定（同一IP多网卡故障切换）

包装

• 设备尺寸电源电压：65w（1+1冗余电源）AC220V/DC110V，支持不间断维护
  机箱：1U机架式
  产品运维：产品支持全自动智能化运行、免维护
  平均无故障工作时间(MTBF)：≥100000 h
  工作温度：-25° C- +75° C
  工作湿度：5％--95％ 无凝结
  机箱尺寸：483*300*44mm (1U设备)，支持机架式安装
  重量：4KG
